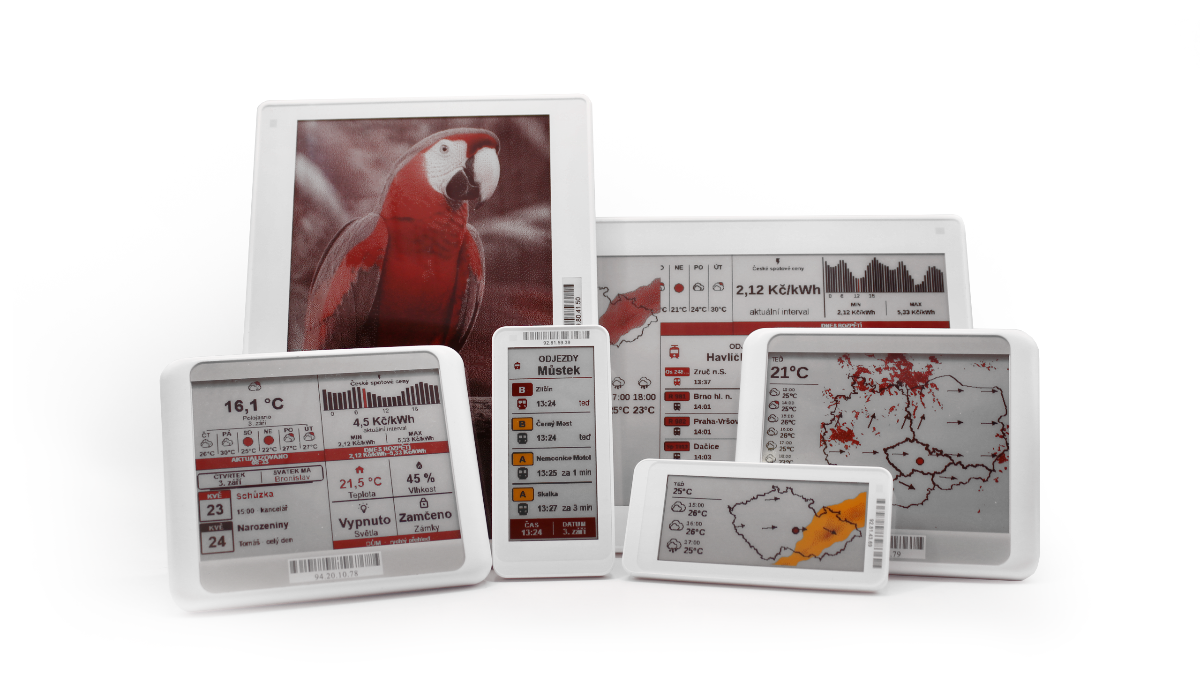

Drátek eInk bezdrátový displej pro Home Assistant

Pokud používáte Home Assistant a přemýšlíte, jak doma přehledně zobrazovat data ze senzorů, počasí, spotřebu energií nebo odjezdy MHD, dříve nebo později narazíte na limity běžných displejů. Klasický tablet nebo LCD rámeček vyžaduje stálé napájení ze zásuvky, v noci zbytečně svítí a na baterii vydrží nanejvýš několik hodin.

Právě proto jsme připravili Drátek eInk – bezdrátové displeje na bázi elektronického papíru a vyladěnou integraci pro Home Assistant. V tomto úvodním článku se podíváme na to, jak tyto displeje fungují, v čem spočívají jejich hlavní výhody a jaké možnosti integrace nabízí.

Co je to e-ink a jak funguje?

E-ink displej (elektronický papír) funguje na zcela odlišném principu než klasické displeje telefonů, tabletů nebo monitorů. Panel obsahuje miliony mikroskopických kapslí s barevnými pigmenty (obvykle černý, bílý a červený nebo žlutý). Krátkým elektrickým impulzem se částice přesunou k povrchu displeje a zůstanou trvale zobrazené i po úplném odpojení napájení.

Hlavní výhody e-ink displejů:

• Nulová spotřeba v klidu: Displej odebírá energii pouze během překreslení obrazu (zlomek sekundy). Jakmile jsou text i grafika vykresleny, nespotřebovává už vůbec nic.
• Mimořádná výdrž na baterie: Na dvě běžné knoflíkové baterie CR2450 vydrží displej pracovat 1 až 2 roky podle zvoleného intervalu aktualizací.
• Čitelnost jako na skutečném papíře: Displej nevyzařuje světlo do očí, ale přirozeně odráží okolní světlo. Je perfektně čitelný na denním světle i na přímém slunci z jakéhokoliv úhlu.
• Neoslňuje v noci: V ložnici ani na chodbě nepůsobí rušivě – nevyzařuje žádné modré světlo a ve tmě je zhasnutý stejně jako běžný papír na stole.

Co je integrace Drátek eInk?

Drátek eInk je kompletní rozšíření pro Home Assistant, které umožňuje bezdrátové displeje snadno vyhledat, spravovat, posílat na ně data a přiřazovat jim hotové šablony přímo ve webovém rozhraní Home Assistantu bez nutnosti cokoliv programovat.

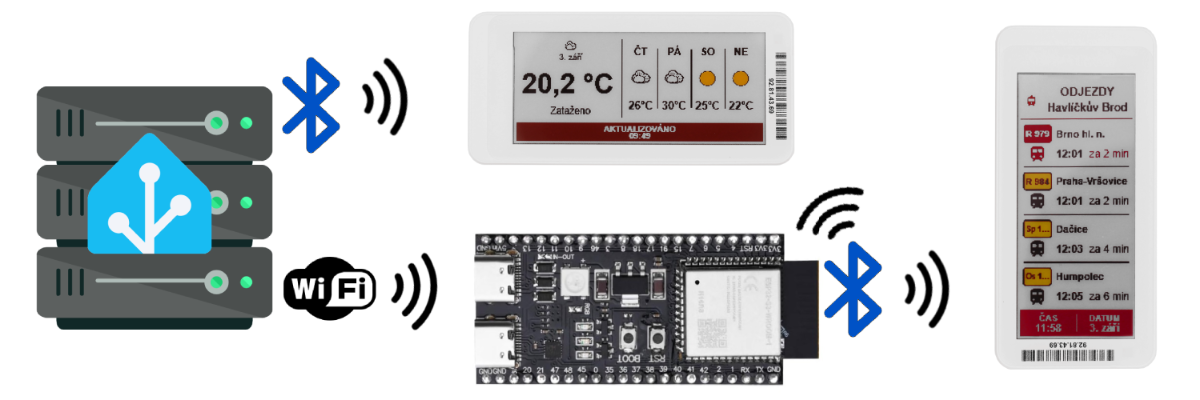

Jak funguje komunikace (Architektura systému)

Displeje komunikují bezdrátově přes energeticky úsporný protokol Bluetooth Low Energy (BLE). Protože řídicí jednotka Home Assistantu bývá často umístěna v technické místnosti, rozvaděči nebo v suterénu, odkud by Bluetooth k displejům nedosáhl, využívá systém bezdrátové brány (gatewaye) postavené na dostupných deskách ESP32:

• Desku ESP32 stačí připojit do libovolného USB adaptéru v místnosti, kde máte displeje umístěné.
• Brána přijímá připravené obrazy z Home Assistantu přes vaši domácí Wi-Fi a do displejů je předává bezdrátově přes Bluetooth.
• V integraci je zabudován nástroj pro nahrání firmwaru do ESP32 přímo z webového prohlížeče na jedno kliknutí – bez instalace Arduino IDE, knihoven nebo ruční kompilace.
• Systém podporuje i více bran současně pro spolehlivé pokrytí velkých domů a zahrad.

Klíčové funkce integrace Drátek eInk

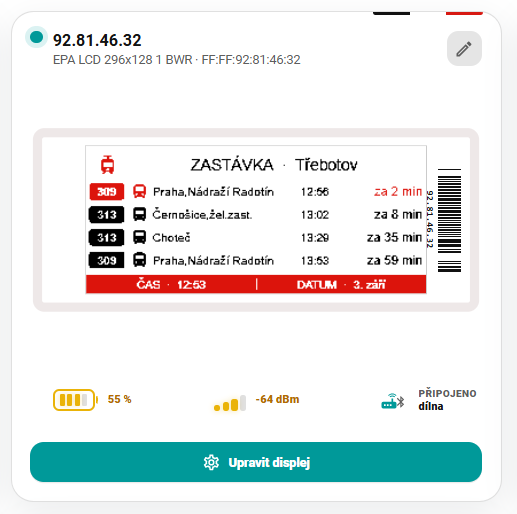

1. Správa displejů a přehledná diagnostika

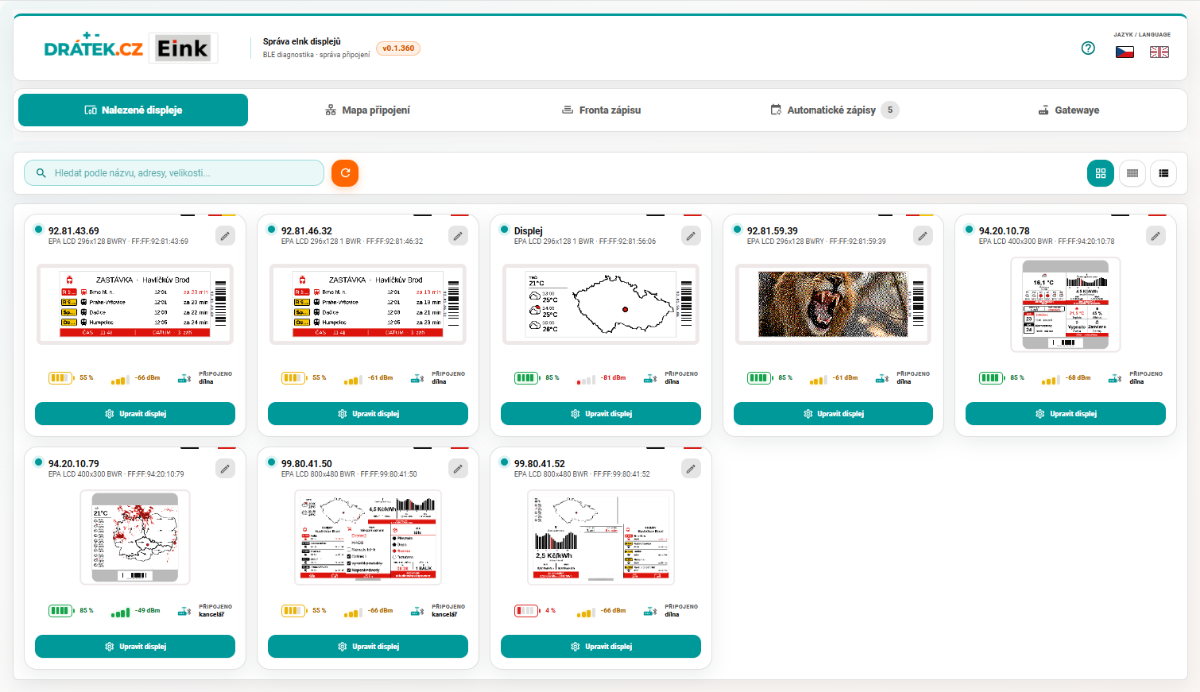

V levém menu Home Assistantu najdete přehledný ovládací panel. Tlačítkem Vyhledat zařízení proskenujete okolí a nové displeje se automaticky zařadí do přehledu. U každého displeje máte okamžitě k dispozici:

• Typ displeje a jeho identifikační kód.
• Přesný stav baterie v procentech.
• Kvalitu signálu (RSSI) a přiřazenou bránu s nejlepším příjmem.

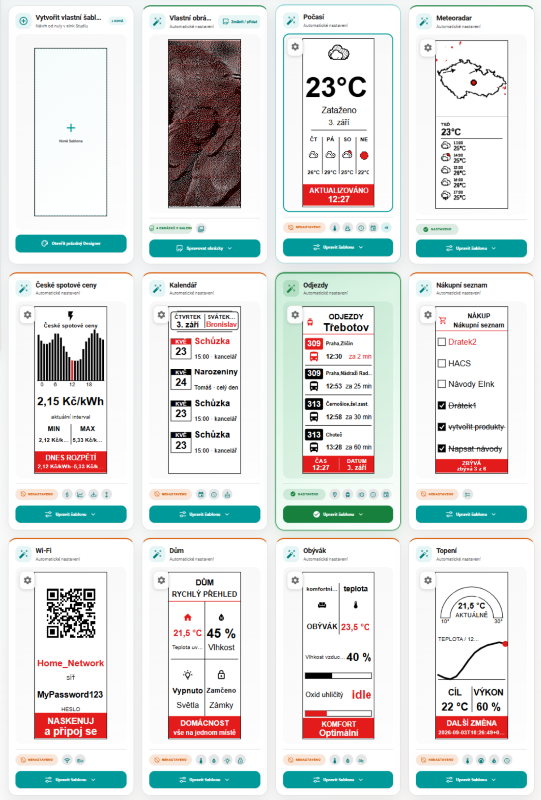

2. Bohatá nabídka připravených šablon

Nemusíte nic složitě kreslit od nuly. Integrace nabízí celou řadu hotových rozvržení, do kterých pouze vyberete odpovídající entity z Home Assistantu:

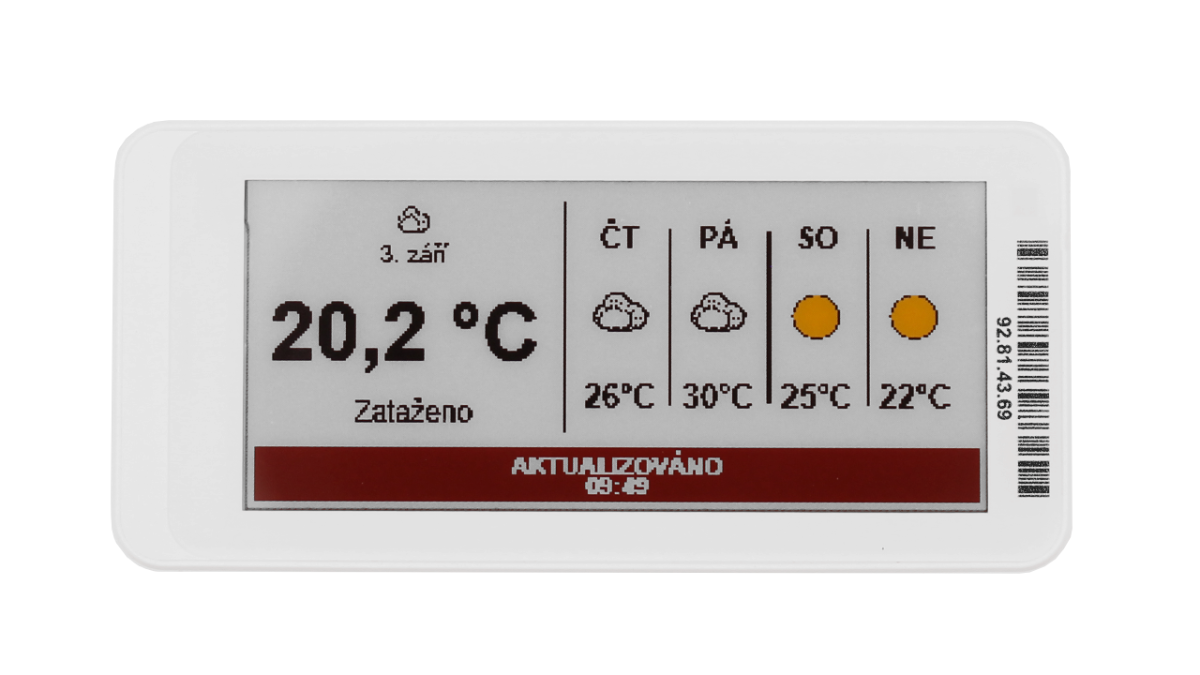

• Meteostanice se srážkovým radarem: Zobrazuje teplotu, vlhkost, tlak, ikonu předpovědi a živý srážkový radar ČHMÚ / Evropy upravený na míru e-ink zobrazení.
• Odjezdy MHD a vlaků: Přímé napojení na data Transitous pro ČR i SR. Stačí zadat název zastávky – funguje ihned bez registrace a bez API klíče.
• Spotové ceny elektřiny: Přehled aktuálních i budoucích hodinových cen elektřiny na trhu (např. OTE) s přehledným grafem a indikací nejlevnějších i nejdražších hodin pro plánování chodu domácích spotřebičů.
• Kalendář a denní plánovač: Přehled nadcházejících událostí, schůzek, rodinných plánů či termínů svozu odpadu přímo z integrovaných kalendářů v Home Assistantu.
• Nákupní a úkolový seznam: Propojení s úkolovými entitami todo v Home Assistantu pro sdílený rodinný seznam na lednici.
• Informační a čárové štítky: Textové popisy a automaticky generované čárové kódy EAN-13 pro organizaci dílny či skladu.

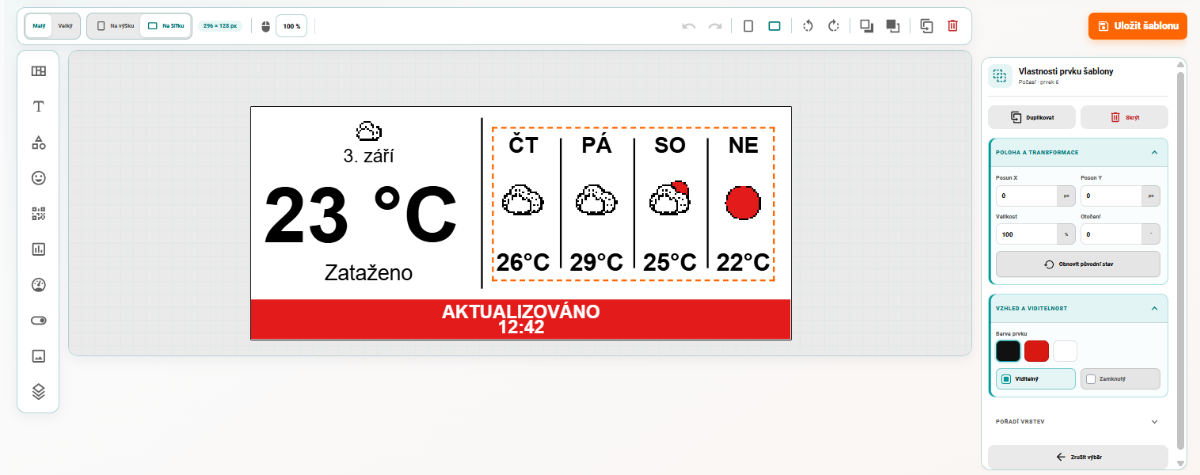

3. Vizuální editor eInk Studio

Pokud chcete upravit stávající šablonu nebo si navrhnout vlastní grafiku, je vám k dispozici vestavěný editor eInk Studio. Umožňuje přesouvat prvky myší, měnit písma, vkládat geometrické tvary, linky, ikony a do textu dosazovat živé stavy senzorů ve formátu {sensor.teplota_obyvak} °C. Editor navíc automaticky optimalizuje obrázky a loga pro maximální ostrost na e-ink panelu.

4. Flexibilní správa aktualizací a automatizace

Interval překreslování lze nastavit buď fixně přímo v šabloně (např. každých 15 minut, 1 hodinu nebo 1× denně), nebo jej řídit pomocí standardních automatizací v Home Assistantu. Displej na chodbě se tak může aktualizovat pouze při ranním pohybu, což šetří baterii a prodlužuje její životnost na maximum.

Závěr

Integrace Drátek eInk představuje moderní, úsporný a plně lokální způsob, jak zobrazovat klíčová data z Home Assistantu kdekoliv po domě. Díky nulové spotřebě v klidovém stavu, dlouhé výdrži na baterie a intuitivnímu webovému rozhraní s hotovými šablonami získáte stylový informační panel bez nutnosti tahat kabely nebo neustále dobíjet baterie.
