Analogový senzor ultrafialového (UV) záření 240 ~ 370nm, 3,3 ~ 5V DC

Vilém Vrbický Zpět na výpis článků

FB tw

Ultrafialové (UV) záření je přirozenou součástí slunečního svitu. V rozumné míře stimuluje tvorbu vitamínu D v našem těle, ale při nadměrné expozici může způsobit spálení pokožky či poškození zraku. S kompaktním analogovým UV senzorem (osazeným fotodiodou pro spektrum UVA a UVB 200–370 nm s integrovaným operačním zesilovačem) si můžete snadno postavit vlastní monitor slunečního záření, kapesní měřič pro opalování nebo modul pro meteostanici, terárium či kontrolu germicidních UV lamp.

V tomto návodu si ukážeme, jak tento senzor správně zapojit k desce Arduino, jak z naměřeného analogového signálu odfiltrovat šum, přepočítat jej na výstupní napětí v milivoltech a podle mezinárodní stupnice WHO určit aktuální UV Index a úroveň rizika.

Pokud s deskami Arduino teprve začínáte, doporučujeme nahlédnout do našeho základního průvodce Jak začít s Arduino IDE.

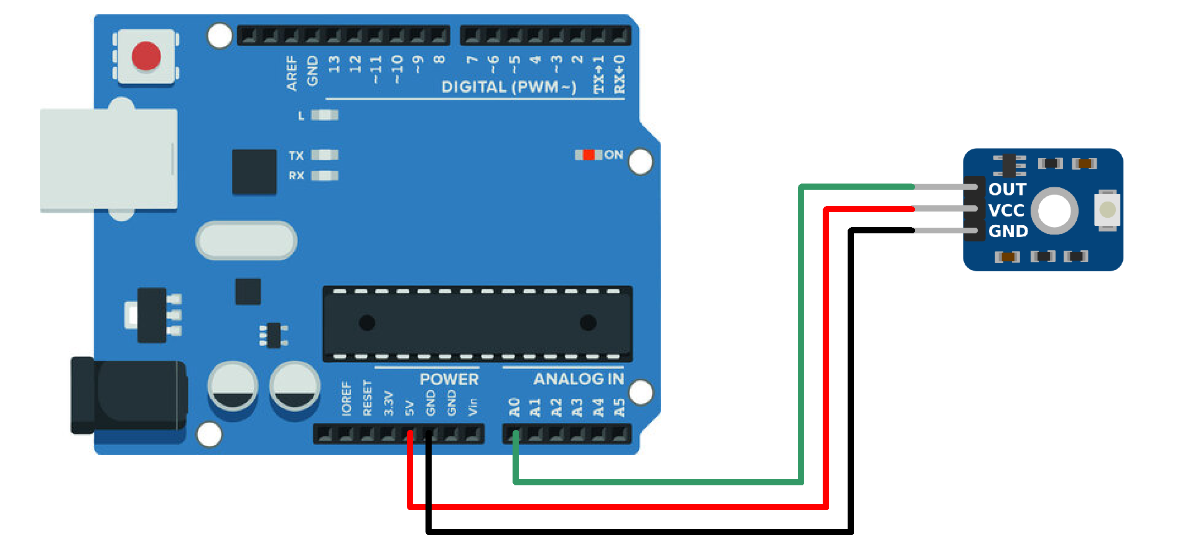

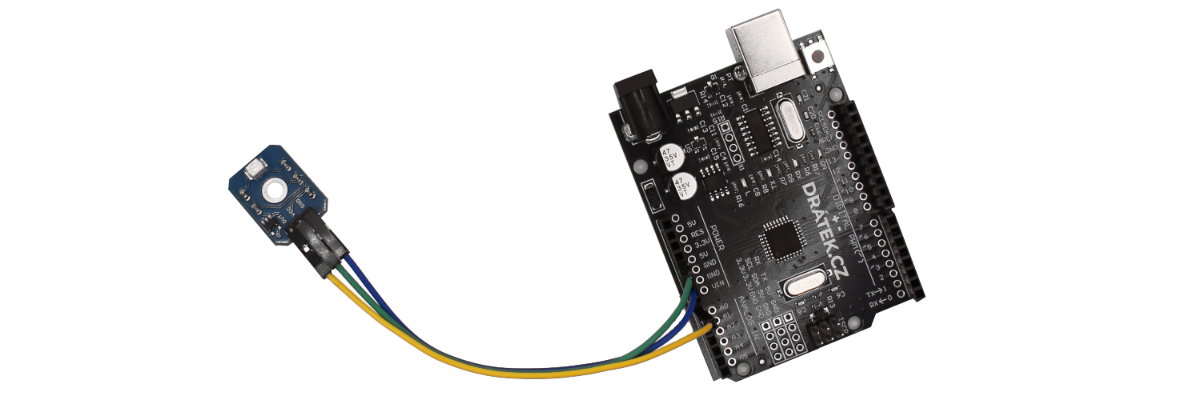

Zapojení modulu

Modul komunikuje prostřednictvím lineárního analogového výstupu a vyžaduje pouze 3 vodiče.

VCC: Napájení 5V
GND: Společná zem (GND)
OUT / SIG: Analogový pin A0 (případně libovolný ADC pin)

Přepočet napětí na UV Index (podle WHO)

Fotodioda senzoru reaguje na záření o vlnové délce 200 až 370 nm (UVA a UVB spektrum). Generovaný proud zesiluje vestavěný operační zesilovač, který na pinu OUT vytváří analogové napětí.

U senzoru odpovídá každých 100 mV (0,1 V) na výstupu přibližně jednoho UV Indexu podle stupnice Světové zdravotnické organizace (WHO):

UV Index	Výstupní napětí Vout (mV)	Analogová hodnota (ADC)	Kategorie rizika	Doporučená ochrana
0	< 50 mV	< 10	Nízké / Žádné	Bezpečný pobyt venku bez omezení
1	227 mV	46	Nízké	Běžný pobyt venku, v létě sluneční brýle
2	318 mV	65	Nízké	Běžný pobyt venku, v létě sluneční brýle
3	408 mV	83	Střední	Vyhledávat stín kolem poledne, pokrývka hlavy, krém SPF 15+
4	503 mV	103	Střední	Vyhledávat stín kolem poledne, pokrývka hlavy, krém SPF 15+
5	606 mV	124	Střední	Vyhledávat stín kolem poledne, pokrývka hlavy, krém SPF 15+
6	696 mV	142	Vysoké	Omezit pobyt na slunci 11–15 h, krém SPF 30+, brýle
7	795 mV	162	Vysoké	Omezit pobyt na slunci 11–15 h, krém SPF 30+, brýle
8	881 mV	180	Velmi vysoké	Vyhýbat se polednímu slunci, nutná kompletní UV ochrana
9	976 mV	200	Velmi vysoké	Vyhýbat se polednímu slunci, nutná kompletní UV ochrana
10	1079 mV	221	Velmi vysoké	Vyhýbat se polednímu slunci, nutná kompletní UV ochrana
11+	1170+ mV	≥ 240	Extrémní	Nebezpečné záření! Nechráněná kůže se spálí během minut

Vzorový kód pro Arduino IDE

Pro provoz tohoto senzoru není vyžadována žádná externí knihovna. Program načte hodnotu z analogového vstupu, přepočítá ji na milivolty a určí výsledný UV index, který vypisuje do Sériového monitoru (při rychlosti 9600 baud).

#include <Arduino.h>

// Připojení analogového UV senzoru
const int PIN_SENZORU = A0;

void setup() {
  Serial.begin(9600);
  pinMode(PIN_SENZORU, INPUT);
  Serial.println("UV senzor pripraven k mereni.");
}

void loop() {
  // Přečtení analogové hodnoty ze senzoru
  int analogHodnota = analogRead(PIN_SENZORU);

  // Přepočet na napětí v milivoltech (pro 5V Arduino)
  float napeti = (analogHodnota * 5.0 / 1023.0) * 1000.0;

  // Určení UV indexu podle naměřeného napětí
  int uvIndex = 0;
  if (napeti < 50) {
    uvIndex = 0;
  } else if (napeti < 227) {
    uvIndex = 1;
  } else if (napeti < 318) {
    uvIndex = 2;
  } else if (napeti < 408) {
    uvIndex = 3;
  } else if (napeti < 503) {
    uvIndex = 4;
  } else if (napeti < 606) {
    uvIndex = 5;
  } else if (napeti < 696) {
    uvIndex = 6;
  } else if (napeti < 795) {
    uvIndex = 7;
  } else if (napeti < 881) {
    uvIndex = 8;
  } else if (napeti < 976) {
    uvIndex = 9;
  } else if (napeti < 1079) {
    uvIndex = 10;
  } else {
    uvIndex = 11;
  }

  // Výpis naměřených hodnot do Sériového monitoru
  Serial.print("Analog: ");
  Serial.print(analogHodnota);
  Serial.print(" | Napeti: ");
  Serial.print(napeti, 0);
  Serial.print(" mV | UV Index: ");
  Serial.println(uvIndex);

  delay(1000); // Měření každou sekundu
}

}

Výstup ze Sériového monitoru (9600 baud)

Po nahrání kódu a otevření Sériového monitoru uvidíte přehledný výpis naměřených hodnot v reálném čase:

UV senzor pripraven k mereni.
Analog: 2 | Napeti: 10 mV | UV Index: 0
Analog: 48 | Napeti: 235 mV | UV Index: 1
Analog: 85 | Napeti: 415 mV | UV Index: 3
Analog: 145 | Napeti: 710 mV | UV Index: 6
Analog: 184 | Napeti: 895 mV | UV Index: 8

Tipy pro testování a praxi

Testování v interiéru vs. exteriéru: Běžná interiérová svítidla (LED žárovky, lustry) UV záření neprodukují, senzor proto v místnosti zcela správně ukazuje hodnotu 0. Pro rychlé ověření funkčnosti doporučujeme vzít senzor ven na denní světlo nebo přímo pod slunce (případně k otevřenému oknu), kde hodnota na monitoru ihned stoupne.
Měření za oknem: Okenní sklo spolehlivě pohlcuje téměř veškeré UVB paprsky a většinu UVA paprsků. Pro přesné změření venkovního UV indexu umístěte senzor venku nebo do otevřeného okna.
Směrování ke zdroji: Pro maximální přesnost měření namiřte fotodiodu senzoru přímo proti zdroji zážení.

Závěr

Analogový senzor UV záření představuje spolehlivé a cenově dostupné řešení pro sledování ultrafialového záření a ochranu zdraví před slunečním spálením. Díky jednoduchému 3-pinovému zapojení a přímému analogovému výstupu jej snadno začleníte do vlastních meteostanic, zahradních systémů i kapesních měřičů.
